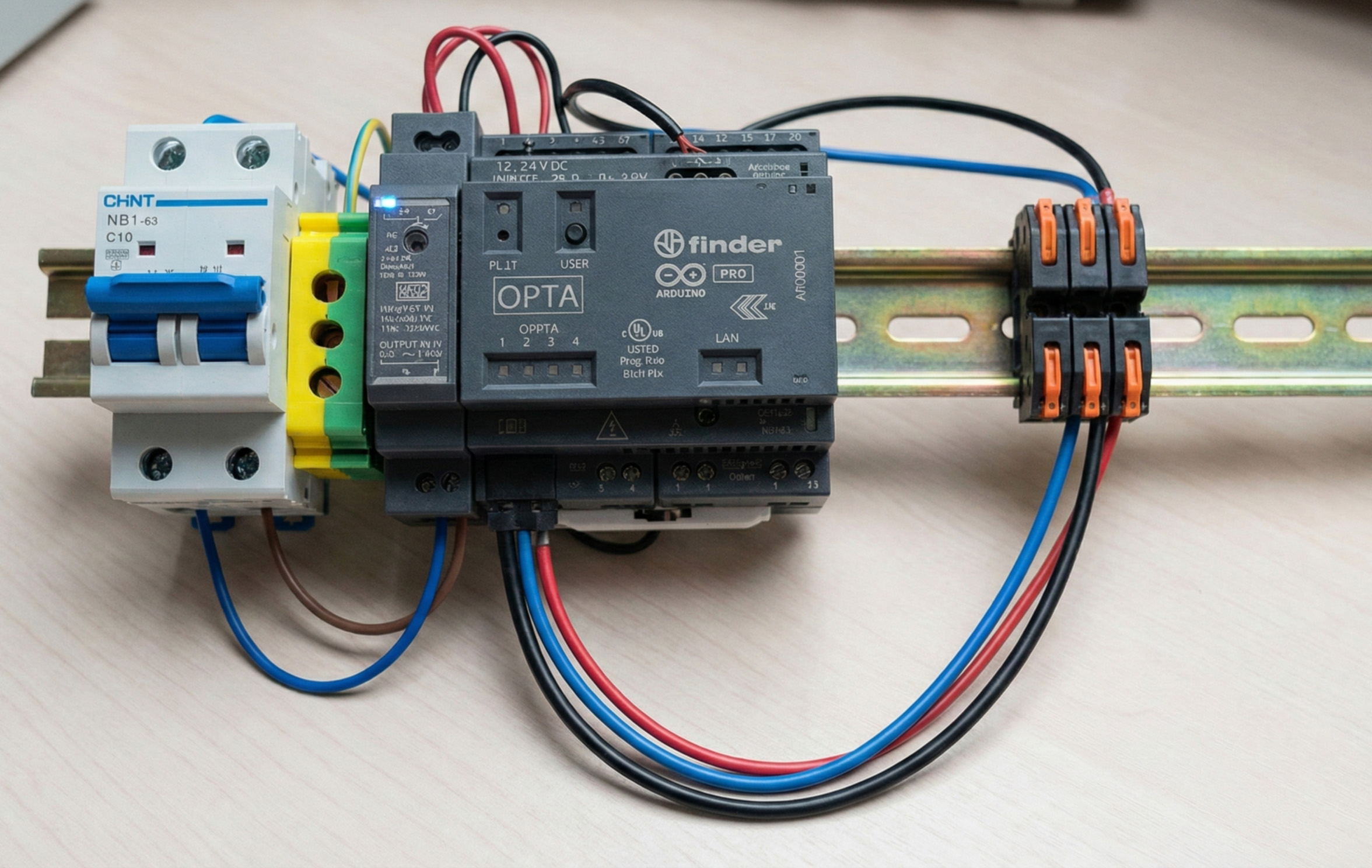

Al integrar un microcontrolador de grado industrial como el Opta, es importante diferenciarlo de las placas de desarrollo convencionales.
Este Hardware exige un protocolo de inicio específico para garantizar la estabilidad del sistema y su correcta operación en entornos de automatización.
A continuación la configuración, alimentación y manejo de señales para una implementación profesional.
1. Configuración del Entorno (IDE 2.3.7)
Es habitual que, al iniciar el IDE por primera vez, no se visualicen los ejemplos específicos del dispositivo. Esto responde a la arquitectura del Opta (basada en Mbed OS), la cual difiere de la arquitectura AVR clásica. El entorno de desarrollo requiere la instalación explícita del núcleo para acceder a las librerías de hardware.
- Abrir el Gestor de Tarjetas (Board Manager) en el menú lateral del IDE.
- Buscar el término “Opta” en la barra de búsqueda.
- Seleccionar e instalar el paquete “Arduino Mbed OS Opta Boards”.
- Verificar en
Archivo > Ejemplos > OPTAla disponibilidad de los códigos de referencia (Ethernet, Modbus, Digital I/O).
2. Matriz de Alimentación
Para evitar errores comunes en la puesta en marcha, es necesario distinguir entre la alimentación lógica y la operativa:
| Fuente de Energía | Uso Correcto | Limitación Técnica |
|---|---|---|
| Puerto USB-C | Programación, depuración serial y lógica de control. | Insuficiente para conmutar salidas. No alimenta la etapa de potencia de los relés. |
| Bornera (12-24V DC) | Operación en campo, activación de relés y sensores. | Requiere fuente externa regulada. Es necesario unificar tierras (GND) al usar múltiples fuentes. |
3. Gestión de Señales y Entradas
La versatilidad de las entradas es un factor clave en la integración de sistemas. Las 8 entradas disponibles permiten una configuración híbrida mediante software, facilitando la lectura de señales analógicas de 0-10V, estándar en la industria para sensores de nivel o presión, sin necesidad de hardware adicional.
void setup() {
// Inicializar comunicación serial para monitoreo
Serial.begin(9600);
// Aumentar la resolución de lectura a 12 bits (0-4095)
// por defecto la resolución es de 10 bits (0-1023)
analogReadResolution(12);
}
void loop() {
// Lectura de la entrada A0 (I1 en la bornera)
int sensorValue = analogRead(A0);
// Conversión básica a voltaje (referencia 10V estimada)
float voltage = sensorValue * (10.0 / 4095.0);
Serial.println(voltage);
delay(100);
}Nota técnica sobre los Relés:
Las salidas integradas son electromecánicas. Aunque robustas, poseen un ciclo de vida mecánico finito. No se recomienda utilizarlas para conmutación de alta frecuencia (PWM). Para aplicaciones que requieran pulsos rápidos, se debe optar por Relés de Estado Sólido (SSR) externos.
